增壓泵/離心泵

IH不銹鋼離心泵

產品概述
IH不銹鋼離心泵是根據標準ISO2858進行設計的并按標準ISO5199/DIS制造的，其技術指標與老產品相比，效率平均提高5%左右，汽蝕余量降低了2m左右，是一種性能穩定，零部件尺寸已實現標準化的產品，是國家機械工業部確定取代老式耐腐蝕泵及替代進口的更新換代的產品。

產品特點
普及性高，性能穩定，不銹鋼材質有304，316L，CD-4Mcu,904，904L，哈氏合金等密度范圍P=1.0~1.84×103kg/m3介質溫度在-20℃∽+180℃范圍之間；系統工作壓力≤1.6MPa流量3.4∽460m3/h 揚程H3.6∽132m

產品用途
IH不銹鋼離心泵適于化工、石油、石油化工、冶金、輕工、印染、制藥、環保、海水淡化、海上采油、造紙、食品等工業部門輸送不含固體顆粒的有機或無機化工介質、石油產品及腐蝕性的液體。

型號	進口←	出口→	流量	揚程	配用電機		葉輪直徑
進口-出口-葉輪(mm)(mm)(mm)	mm	mm	(m3/h)	(m)	配用電機		葉輪直徑
進口-出口-葉輪(mm)(mm)(mm)	mm	mm	(m3/h)	(m)	轉速r/min功率(KW)		mm
IH25-25-125	25	25	4	20	2900	1.1	125
IH25-25-160	25	25	4	32	2900	1.5	160
IH32-25-125	32	25	5	20	2900	1.5	125
IH32-25-160	32	25	5	32	2900	2.2	160
IH32-25-200	32	25	5	50	2900	3	200
IH40-32-125	40	32	7	20	2900	1.5	125
IH40-32-160	40	32	7	32	2900	2.2	160
IH40-32-200	40	32	7	50	2900	4	200
IH50-32-125	50	32	12.5	20	2900	2.2	125
IH50-32-125	50	32	6.3	5	1450	0.55	125
IH50-32-160	50	32	12.5	32	2900	3	160
IH50-32-160	50	32	6.3	8	1450	0.55	160
IH50-32-200	50	32	12.5	50	2900	5.5	200
IH50-32-200	50	32	6.3	12.5	1450	0.75	200
IH50-32-250	50	32	12.5	80	2900	11	250
IH50-32-250	50	32	6.3	20	1450	1.5	250
IH65-50-125	65	50	25	20	2900	3	125
IH65-50-125	65	50	12.5	5	1450	0.55	125
IH65-50-160	65	50	25	32	2900	5.5	160
IH65-50-160	65	50	12.5	8	1450	0.75	160
IH65-40-200	65	40	25	50	2900	11	200
IH65-40-200	65	40	12.5	12.5	1450	1.1	200
IH65-40-250	65	40	25	80	2900	15	250
IH65-40-250	65	40	12.5	20	1450	2.2	250
IH65-40-315	65	40	25	125	2900	30	315
IH65-40-315	65	40	12.5	32	1450	4	315
IH80-65-125	80	65	50	20	2900	5.5	125
IH80-65-125	80	65	25	5	1450	0.75	125
IH80-65-160	80	65	50	32	2900	7.5	160
IH80-65-160	80	65	25	8	1450	1.1	160
IH80-50-200	80	50	50	50	2900	15	200
IH80-50-200	80	50	25	12.5	1450	2.2	200
IH80-50-250	80	50	50	80	2900	30	250
IH80-50-250	80	50	25	20	1450	4	250
IH80-50-315	80	50	50	125	2900	45	315
IH80-50-315	80	50	25	32	1450	5.5	315
IH100-80-125	100	80	100	20	2900	11	125
IH100-80-125	100	80	50	5	1450	1.5	125
IH100-80-160	100	80	100	32	2900	15	160
IH100-80-160	100	80	50	8	1450	2.2	160
IH100-65-200	100	65	100	50	2900	30	200
IH100-65-200	100	65	50	12.5	1450	4	200
IH100-65-250	100	65	100	80	2900	45	250
IH100-65-250	100	65	50	20	1450	5.5	250
IH100-65-315	100	65	100	125	2900	75	315
IH100-65-315	100	65	50	32	1450	11	315
IH125-100-200	125	100	200	50	2900	45	200
IH125-100-200	125	100	100	12.5	1450	7.5	200
IH125-100-250	125	100	200	80	2900	75	250
IH125-100-250	125	100	100	20	1450	11	250
IH125-100-315	125	100	200	125	2900	110	315
IH125-100-315	125	100	100	32	1450	18.5	315
IH125-100-400	125	100	100	50	1450	30	400
IH150-125-250	150	125	200	20	1450	18.5	250
IH150-125-315	150	125	200	32	1450	30	315
IH150-125-400	150	125	200	50	1450	55	400
IH200-150-250	200	150	400	20	1450	37	250
IH200-150-315	200	150	400	32	1450	55	315
IH200-150-400	200	150	400	50	1450	90	400
IH250-200-315	250	200	550	32	1450	75	315
IH250-200-450	250	200	600	60	1450	160	450

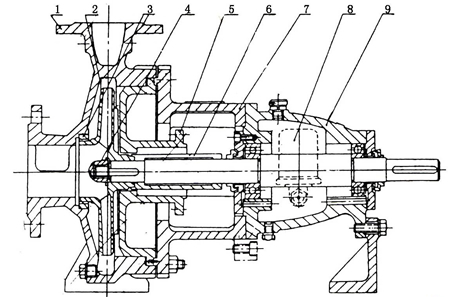

結構圖

1 泵體 2 葉輪 3 密封環 4 葉輪螺母 5 泵蓋 6 密封部件 7 中間支架 8 軸 9 懸架部件

水泵主要材料的耐腐蝕性能(供參考)

介質	濃度 (％)	聚丙烯		濃度 (％)	A B C
介質	濃度 (％)	25°C	50°C	濃度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
鹽酸	<36	√		<38	√	√
氫氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氫氧化鈉	100	√			√	√
重鉻酸鉀	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
電鍍液		√			Ο	Χ
照相液		√			√	√

介質	濃度 (％)	不銹鋼		濃度 (％)	陶瓷
介質	濃度 (％)	25°C	50°C	濃度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
鹽酸		Χ			△	△
氫氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氫氧化鈉	70	√	√		Ο	Χ
重鉻酸鉀	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
電鍍液					△	△
照相液		△			△	△

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能	單位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔點范圍	0c	155-170
折光率	n25D	1.42
成型收縮率	%	2-3
拉伸強發(屈服)	Mpa	28-41
拉伸強發(斷裂)	Mpa	31-52
伸長率(斷裂)	%	100-400
沖擊強度(無缺口)	KJ/m	107-214
壓縮強度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
極限氧指數(l0 I)	%	44
燃燒速率		V-D
電阻率	u194	1.0x10 15
介電常用數	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化學介質性能

化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃
鹽酸	36	135	氫氧化氫	<10	85	乙醇		135
硫酸	<60	120	氫氧化氫	50	50	乙醚		50
硫酸	80-93	95	碳氧化銨		110	甲醛	37	50
硫酸	90	65	碳氧化鈣		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸納	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氫鈉	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	鹽水		135	甲苯		85
醋酸	80	80	磷酸氫鈉	水溶液	120	苯酚		50
醋酸	100	50	磷酸鈣	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化鈣	水溶液	135	萘		95
三氯醋酸	50	50	氧化鉀	水溶液	135	氯甲烷		135
草酸		50	氧化銨	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化鐵	水溶液	135	四氯化碳		135
氫氟酸	40-100	95	硫酸亞鐵	水溶液	135	氯乙烷		135
氫氟酸	40	120	硫酸銨	水溶液	135	1.2三氯乙烷		135
氫溴酸	50	130	硫酸銨	水溶液	135	1.1.2三氯乙烷		65
過氧酸	10	95	硝酸鈉	水溶液	135	四氯乙烷		120
過氧酸	70	50	磷酸銨	水溶液	135	氯乙烯		95
次氯酸納	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸鉀		100	二氧化碳		80	二氯乙烯		110
鉻酸	<40	80	二氧化氯		75	天然氣		135
鉻酸	50	50	二氧化氯		65	燃料油		135
高猛酸鉀		120	氯	元素	95	石蠟油		120
過氧化氫	<30	95	溴	元素	65
過氧化鈉		95	碘	元素	65

氟塑料的而腐蝕性能表(僅供參考)

		溫度，℃
介質	濃度%	25	200	介質	濃度%	溫度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
發煙硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
發煙硫酸		√	√	丙酸		√	√
鹽酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸點）
氫氟酸		√	√	甲基丙烯酸		√	√	√（沸點）
氫溴酸		√	√	丁酸		√	√	√
氫碘酸		√	√	辛酸		√	√	√
氫氰酸		√	√	月桂酸		√	√	√
亞硝酸		√	√	軟脂酸		√	√	√
亞硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亞油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
鉻酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富馬酸		√	√	√
砷酸		√	√	檸檬酸		√	√	√
硒酸		√	√	煙酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介質	濃度%	溫度，200 ℃
氫氧化鈉		√
氫氧化鉀		√
氫氧化銨		√
氫氧化鎂		√
氫氧化鈣		√
氫氧化鋁		√
氫氧化鋇		√
氫氧化鐵		√
氫氧化亞鐵		√
鎳鹽		√
硫酸鎳		√
硝酸鎳		√
氯化鎳		√
鋅鹽		√
硫酸鋅		√
硝酸鋅		√
氯化鋅		√
