產品簡介
HTB－Ⅲ系列耐腐蝕陶瓷泵，屬單級單吸懸臂式離心泵。泵體和泵蓋采用耐腐、耐磨性優良的耐酸陶瓷制造，外用鑄鐵鎧裝，葉輪材料為工程陶瓷或工程塑料，該泵具有耐腐蝕性好、結構緊湊、軸封嚴密、不污染介質，安裝維修方便，使用可靠等特點，使用范圍非常廣泛。
二、性能簡述
泵體和泵蓋采用耐腐、耐磨性優良的耐酸陶瓷制造，外用鑄鐵鎧裝。葉輪為閉式葉輪，材質有陶瓷、塑料等，流量為 5～100m3/h，揚程≤ 50m ，溫度＜ 100 ℃。密封為機械密封或動力密封。
三、使用范圍
輸送除氫氟酸和熱濃堿液以外的不含固體顆粒、不會快速凝固的介質。廣泛應用于有色冶煉、非礦加工、環境工程、硫酸、磷肥、氯堿、檸檬酸、水處理、化纖、電鍍、鋼鐵等行業。

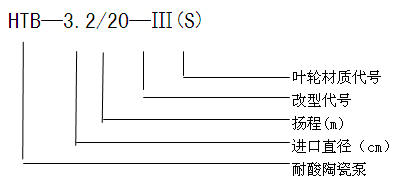

四、型號說明
葉輪材質代號
|
材質 |
陶瓷 |
超高分子聚乙烯 |
改性橡塑 |
氟合金 |
聚偏二氟乙烯 |
氯化聚醚 |
不銹鋼 |
||
|
耐腐耐磨 |
耐溫耐磨 |
耐腐 |
|||||||
|
代號 |
不標注 |
S |
S1 |
S3 |
S2 |
S4 |
S5 |
S6 |
G |

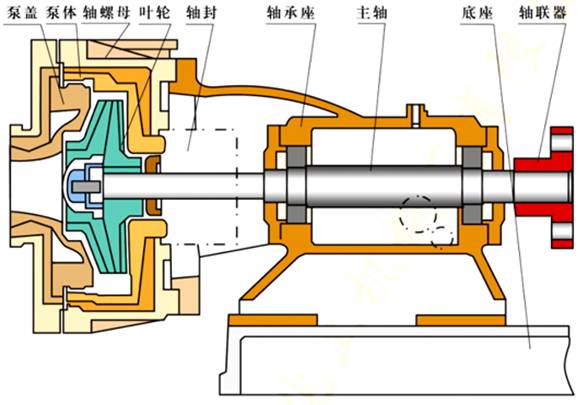

五、結構型式
六、詳細參數
|
參數 \ 型號 |
葉輪規格 |
額定轉速2900轉/分 |
額定轉速1450轉/分 |
汽蝕 |
重量 |
||||||
|
流量Q（m3/h） |
揚程H |
電機功率N |
效率η |
流量Q |
揚程H |
電機功率N |
效率η |
||||
|
HTB3.2/20 |
標準 |
8 |
22 |
2.2 |
45 |
4 |
5.5 |
1.1 |
40 |
4 |
60 |
|
12.5 |
20 |
6.25 |
5 |
||||||||
|
16 |
15 |
8 |
3 |
||||||||
|
HTB5.0/32 |
標準 |
20 |
33 |
5.5 |
51.5 |
10 |
8.2 |
1.5 |
45 |
5 |
110 |
|
25 |
32 |
12 |
8 |
||||||||
|
30 |
30 |
15 |
7.5 |
||||||||
|
HTB10.0/32-168 |
標準 |
50 |
34 |
15 |
45 |
25 |
8.3 |
3 |
40 |
6 |
230 |
|
60 |
32 |
30 |
8 |
||||||||
|
70 |
30 |
35 |
7 |
||||||||
|
HTB10.0/50 |
標準 |
70 |
52 |
30 |
61.5 |
35 |
13 |
5.5 |
56 |
5.5 |
230 |
|
80 |
50 |
40 |
12.5 |
||||||||
|
90 |
48 |
45 |
12 |
||||||||
|
HTB10.0/40 |
標準 |
90 |
43 |
30 |
60 |
45 |
10.5 |
5.5 |
55 |
5.7 |
250 |
|
100 |
40 |
50 |
10 |
||||||||
|
110 |
38 |
55 |
9 |
||||||||
|
HTB10.0/15-M |
標準 |
35 |
15.5 |
5.5 |
57 |
3 |
230 |
||||
|
40 |
15 |
||||||||||
|
45 |
14 |
||||||||||

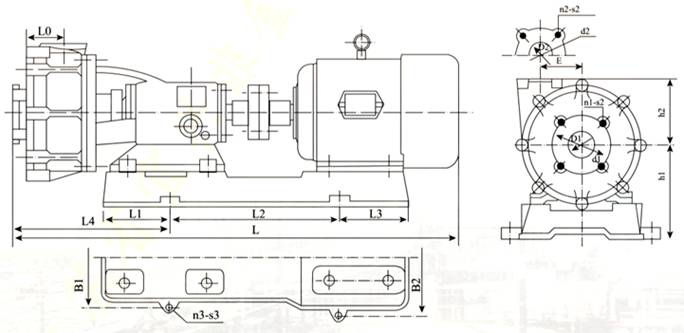

七、泵外形及安裝尺寸
安裝外形尺寸表
|
型號 |
D1 |
D2 |
d1 |
d2 |
B1 |
B2 |
n1-s2 |
n2-s2 |
n3-s3 |
E |
h1 |
h2 |
L1 |
L2 |
L3 |
L4 |
L |
重量不連電機kg |
|
HTB3.2/20-Ⅲ-U |
32 |
25 |
100 |
85 |
260 |
32 |
4-M10 |
4-M10 |
4-φ18 |
81 |
160 |
110 |
97 |
336 |
97 |
308 |
804 |
60 |
|
HTB5.0/32-Ⅲ-U |
50 |
40 |
125 |
110 |
320 |
50 |
4-M12 |
4-M12 |
4-φ20 |
98 |
212 |
150 |
160 |
400 |
160 |
320 |
992 |
110 |
|
HTB10.0/50-Ⅲ-U |
100 |
80 |
210 |
185 |
385 |
100 |
4-φ18 |
4-φ18 |
4-φ20 |
140 |
335 |
200 |
188 |
665 |
207 |
380 |
1398 |
230 |
|
HTB10.0/15-M1-Ⅲ-U |
100 |
80 |
210 |
185 |
385 |
100 |
4-φ18 |
4-φ18 |
4-φ20 |
140 |
335 |
200 |
180 |
504 |
180 |
380 |
1106 |
230 |
|
HTB10.0/32-168-Ⅲ-U |
100 |
80 |
210 |
185 |
385 |
100 |
4-φ18 |
4-φ18 |
4-φ20 |
140 |
335 |
200 |
180 |
534 |
206 |
380 |
1236 |
230 |
|
HTB10.0/40-Ⅲ-U |
100 |
80 |
210 |
185 |
385 |
100 |
8-φ18 |
4-φ18 |
4-φ20 |
136 |
335 |
200 |
188 |
665 |
207 |
405 |
1423 |
250 |
