搪瓷泵系外裝式波紋管型機封，直聯式單級豎式離心泵。泵殼、泵蓋為金屬，過流部分材質采用內襯搪玻璃，葉輪為整體氟塑料模壓制成，機封由陶瓷、氮化硅、碳化硅、聚四氟乙烯填充石墨和石英粉不銹鋼合金等耐腐蝕材料制成。
該泵采用殼蓋反裝式，使介質的流向與機封成同一方向運行，機械密封部位處于負壓區、機封壽命長，間斷工作時不需冷卻水。我公司還有過流部分材質采用內襯F46材質和不銹鋼材質供客戶選擇。
用途：廣泛適用于化工、石油、醫藥、農藥、染料、冶金、電力、
印染、環保等行業輸送各種濃度的酸、堿、鹽、化學溶劑等腐蝕性液體。
特點：結構新、體積小、維修簡便、耐腐耐磨。是普通臥式離心泵的替代產品。

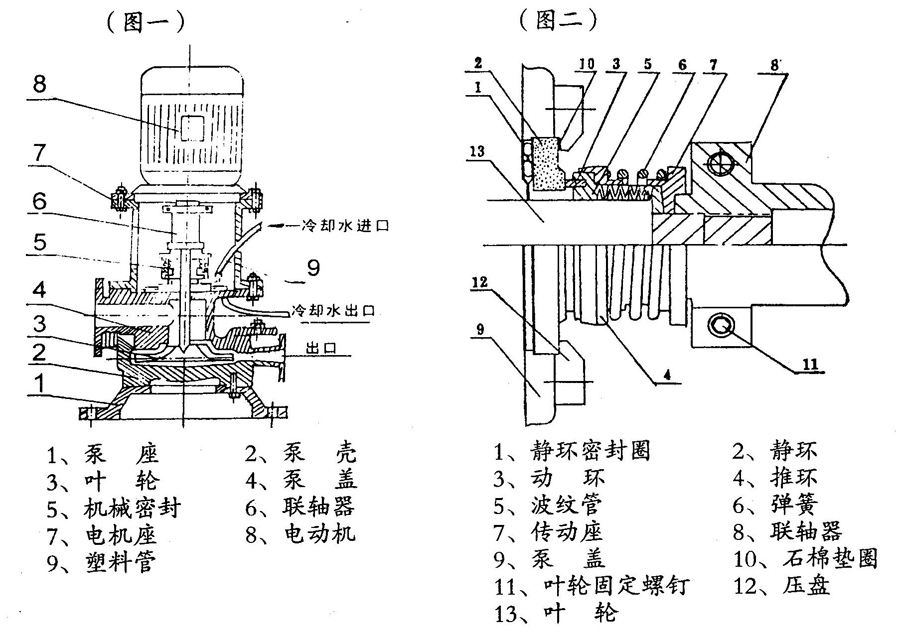

結構示意圖
泵的型號與性能參數
| 型號 | 流量 m³/h | 揚程 m | 進出口徑mm | 電機功率KW | 轉速r/min | 真空吸入高度m | 工作溫度℃ | 葉輪直徑mm | 外形尺寸mm | 整機重量kg | |
| 進口 | 出口 | ||||||||||
| 32KLFT-20 32KLFS-20 32KLFB-20 |
10 | 20 | 32 | 25 | 2.2 | 2900 | 5 | -40 +200 |
140 | 300×300×600 | 65 |
| 50KLFT-30 50KLFS-30 50KLFB-30 |
10 | 25 | 50 | 40 | 3 | 2900 | 5 | -40 +200 |
155 | 350×350×715 | 87 |
| 50KLFT-30 50KLFS-30 50KLFB-30 |
20 | 30 | 50 | 40 | 4 | 2900 | 6 | -40 +200 |
165 | 350×350×715 | 95 |
| 80KLFT-32 80KLFS-32 80KLFB-32 |
40 | 32 | 80 | 50 | 7.5 | 2900 | 6 | -40 +200 |
185 | 380×380×980 | 160 |
| 80KLFT-50 80KLFS-50 80KLFB-50 |
40 | 50 | 80 | 50 | 11 | 2900 | 6 | -40 +200 |
195 | 380×380×1150 | 190 |
安裝尺寸圖
| 產品型號 | 外型及安裝尺寸（mm） | 吸入口法蘭尺寸（mm） | 排出口法蘭尺寸（mm） | |||||||||||
| H | D | d | n3-d3 | H1 | H2 | DN1 | D1 | D2 | n1-d1 | DN2 | D3 | D4 | n2-d2 | |
| 32KLF | 650 | 300 | 260 | 6-14 | 182 | 125 | 32 | 120 | 90 | 4-12 | 25 | 100 | 75 | 4-12 |
| 50KLF | 715 | 350 | 300 | 6-16 | 182 | 112 | 50 | 140 | 110 | 4-14 | 40 | 130 | 100 | 4-14 |
| 80KLF | 980 | 400 | 360 | 6-18 | 240 | 255 | 80 | 185 | 150 | 4-18 | 50 | 140 | 110 | 4-18 |
