產品簡介
HTB--水環式耐酸陶瓷真空泵，泵體內與液環和氣體接觸部分用工程陶瓷及多種非金屬材質優化組合制造，適用于抽送腐蝕性氣體。泵內形成工作水環的介質，可用不含懸浮顆粒的清水，也可用與被抽送的氣體不起化學反應的各種不含懸浮顆粒或結晶的有機或無機酸液(氫氟酸與熱濃堿除外)。
二、性能簡述
采用單作用和雙作用徑向吸排氣兩種結構，氣量大、運轉平穩，軸封選用機械密封，嚴密可靠。真空度：-86～-93kPa ；排氣量：3～30m3/min
三、使用范圍
水環式耐酸陶瓷真空泵是造紙、農藥、化肥、有色冶金及化工等行業用作真空脫水、真空干燥，真空過濾和壓送空氣的理想產品。由于水環泵是等溫壓縮，適用于抽送易燃易爆氣體。可廣泛應用于石油、化工及其它工業抽送各種腐蝕性氣體，也可用于低壓力情況下的壓縮。

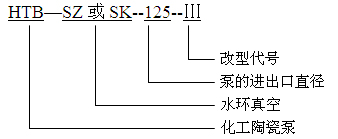

四、型號說明
五、結構型式

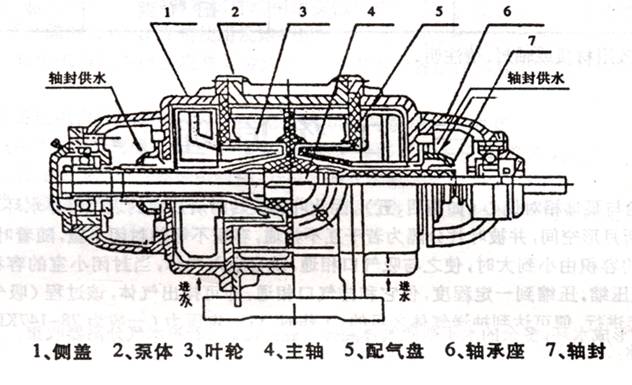

HTB-SK型水環式耐酸陶瓷真空泵結構圖

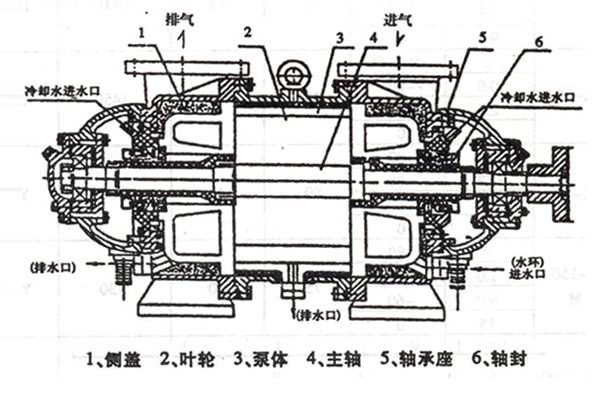

HTB-SZ-70型水環式耐酸陶瓷真空泵結構圖

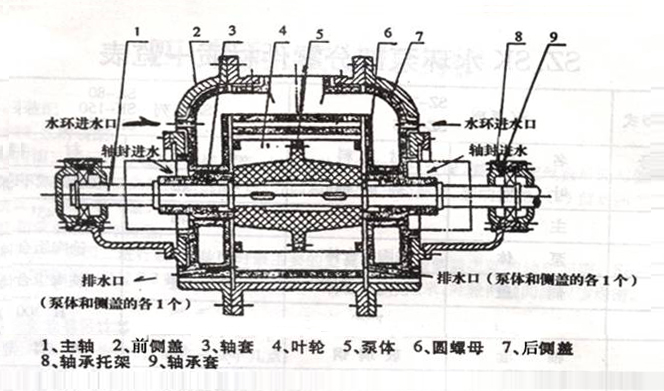

HTB-SZ-125-3型水環式耐酸陶瓷真空泵結構圖
六、詳細參數
表中所列性能參數為下列標準條件下的性能：
1、大氣壓；101.33KPa；
2、吸人氣體是溫度20℃，相對濕度70％的空氣；
3、出口水溫：15℃
|
結構型式 |
型號 |
氣量 |
真空度 |
耗水量 |
電機功率 |
轉速 |
電機型號 |
|
軸向 |
SZ-70 |
0 |
-89.4 |
30 |
7.5 |
1450 |
Y132M-4 |
|
1 |
-80 |
||||||
|
2 |
-60 |
||||||
|
3 |
-30 |
||||||
|
SZ-125 |
0 |
-93 |
70 |
18.5 |
980 |
Y200L1-6 |
|
|
6.5 |
-80 |
||||||
|
9 |
-70 |
||||||
|
7.5 |
-30 |
||||||
|
軸向 |
SK-80 |
0 |
-89 |
35 |
15 |
1450 |
Y160L-4 |
|
1 |
-80 |
||||||
|
4 |
-60 |
||||||
|
6 |
0 |
||||||
|
SK-150 |
0 |
-89 |
80 |
45 |
980 |
Y280S-6 |
|
|
4.5 |
-80 |
||||||
|
15 |
-60 |
||||||
|
20 |
-30 |
||||||
|
SK-150-M |
0 |
-89 |
75 |
30 |
730 |
Y250M-8 |
|
|
1 |
-80 |
||||||
|
5 |
-60 |
||||||
|
15 |
0 |
||||||
|
SK-200 |
0 |
-86 |
90 |
55 |
740 |
Y315S-8 |
|
|
5 |
-80 |
||||||
|
20 |
-60 |
||||||
|
30 |
0 |
七、泵外形及安裝尺寸
HTB-SZ-70水環式真空泵外形及安裝圖
HTB-SZ-70水環式真空泵安裝外形尺寸表
|
型號/尺寸 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
A |
B |
C |
H |
E |
F |
h |
θ |
n孔φd |
n孔φd |
D |
D1 |
D2 |
D3 |
|
SZ-70 |
186 |
373 |
373 |
188 |
405 |
465 |
515 |
780 |
80 |
495 |
321 |
175 |
25 |
45° |
6孔φ23 |
(4-M16) |
70 |
150 |
185 |
115 |

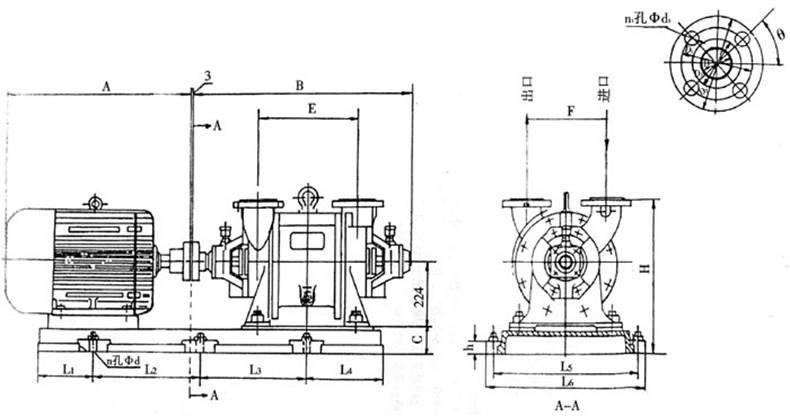

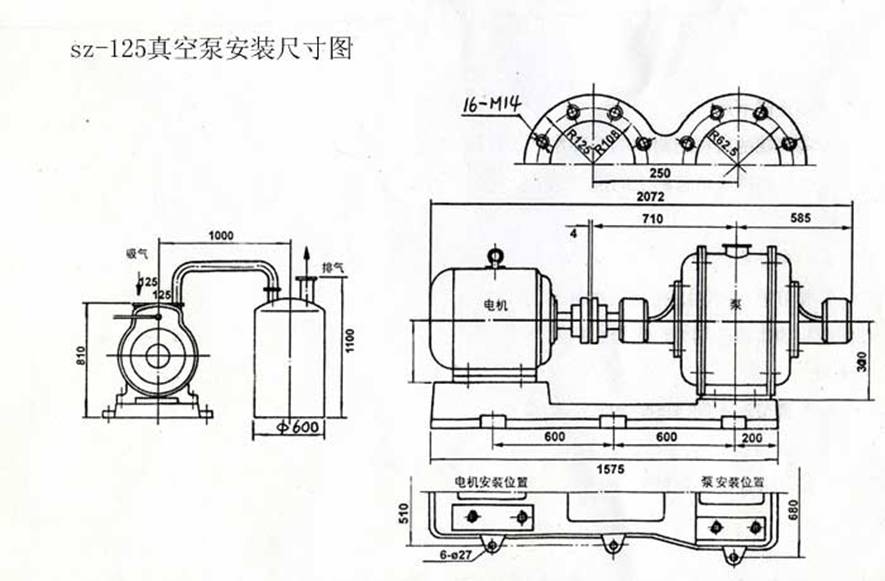

HTB-SZ-125水環式真空泵外形及安裝尺寸圖

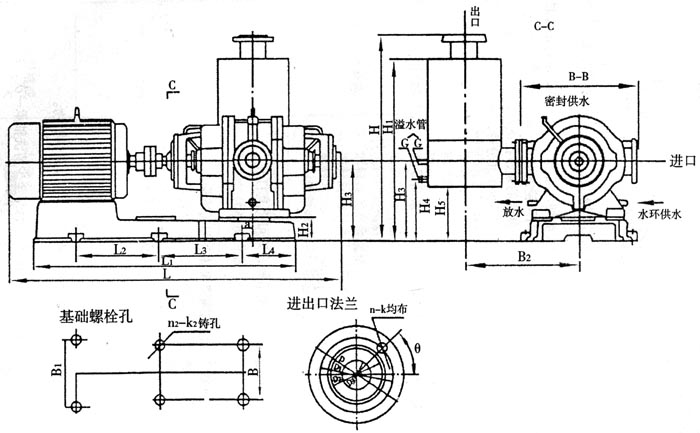

HTB-SK型水環式真空泵外形及安裝圖
暫無HTB-SZ/SK型耐酸陶瓷水環真空泵故障排除!
暫無HTB-SZ/SK型耐酸陶瓷水環真空泵腐蝕性能表!
